許多工程技術人員經常問到鋼套鋼直埋蒸汽保溫管中的補償器,安裝在什么地方?為何安裝在固定支架的下游,切補償器的安裝方向不能錯。下面就為大家從理論上講一下。
首先我們要明確補償器和固定支架的作用。固定支架是為了讓管道的某一段與外界隔斷,兩個固定支架之間的形變量,靠波紋式補償器來補償。在蒸汽的上游首先設置一個固定支架,然后在1.5米處的下游設置一個補償器。并且使補償器的活動端處于下游,這樣在管道工作受熱時,管道產生形變,使得管道向下游的固定支架產生壓力,但是固定支架是混凝土固定好的,所有向補償器聚集,發揮了補償器的作用,如果把補償器倒置,補償器下游的伸縮量無處轉移,使得補償器受到的推力過大,從而損壞。 集中供熱聚氨酯直埋發泡保溫鋼管補償器安裝位置鋼保溫鋼管保溫層生步驟1、進管防腐管、外護管轉運到保溫生產線時,要對其進行外觀檢查,確保都是合格產品。
防腐層要確保其完整性,在修補范圍內的劃傷要依據標準進行修復,清除其表面的油脂、灰塵、水分或其它污染物。
外護管表面要光滑平整、無暗泡、麻點、裂口等缺陷,內外表面要無灰塵、泥土、聚乙烯碎屑等雜物。
2、穿管在防腐管表面固定好支架。
常用的支架材質有木質和聚乙烯塑料兩種員通過消化,吸收這項先進技術,正推動著國內管網敷設技術向更高的層次發展。十幾年來的實踐成果充分證明了聚氨酪保溫直埋管敷設方式與傳統的地溝及架空敷設相比,具有諸多優點。直埋式保溫管是由輸送介質的鋼管,高密度聚乙烯外套管,以及鋼管和外套管之,適用于各種冷、熱水高低溫管道的保溫工程。近十幾年,我國供熱工程技術人員通過消化,吸收這項先進技術,正推動著國內管網敷設技術向更高的層次發展。
集中供熱聚氨酯直埋發泡保溫鋼管補償器安裝位置熱力管道是輸送蒸汽或過熱水等熱能介質的管道。它的任務是將鍋爐生產的熱介質安全可靠地送到各個熱能使用點,以滿足生產、生活對熱能的需要。鋼套鋼直埋無縫保溫管又稱“管中管”其有“兩步法”構成,是由高密度聚乙烯外保護層、聚氨酯硬質泡沫塑保溫材料和鋼管組成。保溫層材料為密度60kg/m3至80kg/m3的硬質聚氨酯泡沫,充分添滿鋼管與套管之間的間隙,并具有一定的粘接強度,使鋼管、外套管及保溫層三者之間形成一個牢固的整體。聚氨酯直埋保溫管泡沫具有良好的機械性能和絕熱性能,通常情況下可耐高溫120℃通過改性或與其它隔熱材料組合可耐高溫180℃熱力管道是輸送蒸汽或過熱水等熱能介質的管道。它的任務是將鍋爐生產的熱介質安全可靠地送到各個熱能使用點,以滿足生產、生活對熱能的需要。鋼套鋼直埋無縫保溫管又稱制直埋保溫管由于聚氨酯硬質泡沫保溫層緊密地粘結在鋼管外皮,隔絕了空氣和水的滲入,能起到良好的防腐作用。

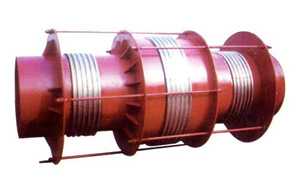

直埋式波紋補償器廠家出廠時,所有外露表面已刷防銹漆兩遍,直埋式波紋補償器及其直埋管道的其它要求為:
(1)保溫管埋于地下時,四周需用粒度小于20毫米的砂子填充,然后再覆蓋原土,填充砂子的厚度不小于200毫米。
(2)保溫管頂?shù)穆裆钜话悴怀^(guò)1.2米,但也盡量不要小于0.7米,,保溫管可直接埋在各種管道下面。
(3)如圖,除A處外,其余均保溫,因管道膨脹時A處不保溫并不會造成顯著的熱損失。也是由于護圈的作用,直埋補償器可以直埋處于車行道下面。
(4)直埋式補償器安裝不必冷緊,也不必按全線鋼管接好后再割下和膨脹節等長管道之后再焊接的方法。使用直埋型膨脹節,不必設導向支架。
(5)安裝時要注意保證導流套筒的方向與流動方向的一致。
(6)補償器內介質應進行除游離氧和除氯離子處理,氯離子含量不得超過25PPm。
(7)補償器允許不超過1.5倍公稱壓力的系統水壓試驗。
(8)補償器安裝完畢進行系統水壓試驗前,要將管道兩端固定,防止內壓推力拉伸補償器。
