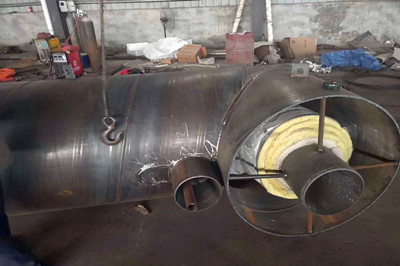

鋼套鋼直埋蒸汽保溫管保溫結構的設計理念來源于熱管溝。 管溝由普通的磚結構或混凝土結構改為鋼套管。 外鋼管裝有滑動導向支架,使工作鋼管及相應的保溫材料與外鋼管一起滑動,即工作鋼管與保溫材料緊密接觸,工作鋼管與保溫材料緊密接觸。 管道通過支架支撐在外鋼管內,使導向支架在外鋼管內滾動,形成鋼管溝結構。 直埋鋼套鋼蒸汽保溫管道外護管外護鋼管:保護絕緣層不受地下水侵蝕,支撐工作管并能承受一定的外力,保證工作管的正常運行。
根據滑動式的不同,鋼套鋼復合保溫鋼管的保溫結構可分為兩大類: 1、內滑動式:保溫結構由工作鋼管、硅酸鋁、減阻層、微孔 硅酸鈣和不銹鋼。 緊固鋼帶。 鋁箔反射層。 聚氨酯絕緣層。 外鋼管。 外防腐成分。 內滑動保溫鋼管由鋼管輸送介質、復合硅酸鹽或微孔硅酸鈣、硬質聚氨酯泡沫、外鋼管、玻璃鋼外殼防腐保護層組成。 各種管接頭保溫技術成熟,質量可靠。 2、外滑動式:保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固鋼帶、滑動導向支架、空氣保溫層、外護鋼管組成, 和外防腐涂層。
直埋鋼套鋼蒸汽保溫管道外護管保溫鋼管采用二級無機富鋅底漆防腐涂層,管口用聚乙烯薄膜或三層PE或冷纏帶密封,防止安裝前進水或安裝時進水。 建造。 保溫材料的多層交錯纏繞,有效地減少了熱量損失,同時對夾套表面的控制措施,防止了冷橋的產生,從而保證了夾套防腐層的溫度控制。 多層鋁箔反光層包裹保溫材料,有效減少熱損失,蒸汽管道更經濟合理。 我公司生產的鋼套鋼蒸汽預制直埋保溫管用于輸送壓力2.5Mpa、溫度350℃以下的蒸汽管道。 鑒于輸送介質的高壓高溫特性,一般采用復合保溫結構(無機保溫層和有機保溫層)進行保溫; 產品外護管以鋼管為主(也可根據需要采用非金屬外護管)。
接頭保溫及保護層制作 接頭的保溫必須在試壓合格后進行,并采取清潔管道、防腐等措施。 接頭絕緣應防水,并安裝報警導線。 為保證工作質量,必須保證外套管接頭的完整性和密封性。 5、回填 回填應在管道試壓、接頭、完井測量和清洗完成后進行。 在保溫管的頂部和兩側用100~150mm厚的細砂層填充,以保護管道的外皮。 此外,還需要在地面管道上鋪設和打入標線磚。 鋼套鋼蒸汽保溫管廠家,供熱保溫管歡迎咨詢。
